軒下設置で損失改善
【430MHz伝搬解析の謎は残る】
【追記 FT-736 ALC Power調整】
配線系の損失改善は一段落したので、430MHzでｱｸﾃｨﾋﾞﾃｨが高いﾛｰｶﾙOMさんがｱﾝﾃﾅ直下に設置されている受信ﾌﾟﾘｱﾝﾌﾟを検討してみます。
製品としては海外ﾒｰｶｰ製がありますが高価なので、代用品として卓上用の受信ﾌﾟﾘｱﾝﾌﾟを軒下に設置することを考えてみましたが、現用のFT-736のPowerは10W以下なのでﾘﾆｱｱﾝﾌﾟも必要です。
久しぶりにｵｰｸｼｮﾝを見てみると、430MHzﾘﾆｱｱﾝﾌﾟは希少価値となっているのか入札者も多く高額です。

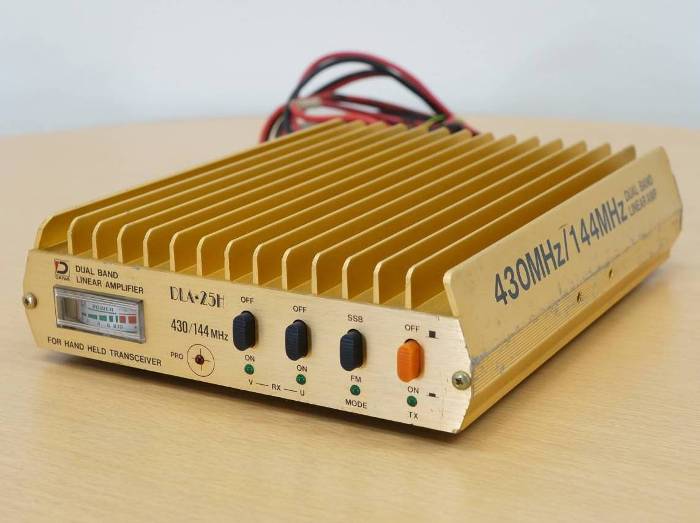

そんな中「DAIWA DLA-25H」を見つけましたが、ｼﾞｬﾝｸ品で送信出力が25Wなので入札者が誰もいません。
迷いましたがｴｲﾔｰで落札。（汗）
【追記 FT-736 ALC Power調整】
DLA-25Hは、5Winputで25Woutputなので、ｹｰﾌﾞﾙ損失を考慮してFT-736の出力を調整しました。
430MHz ALC UNIT VR7004⇒10W⇒同軸配線損失⇒DLA-25H 5Winput
144MHz ALC UNIT VR6002⇒5W DLH-25H保安のため5Wに絞りました。
数日後届いたので、早速FT-736に接続してみると一応の動作はしているので故障品ではなかったようです。（ﾎｯ）
ﾀﾞﾐｰで測定してみると送信出力は25W出ているし、過大入力時のﾌﾟﾛﾃｸﾀも働きます。

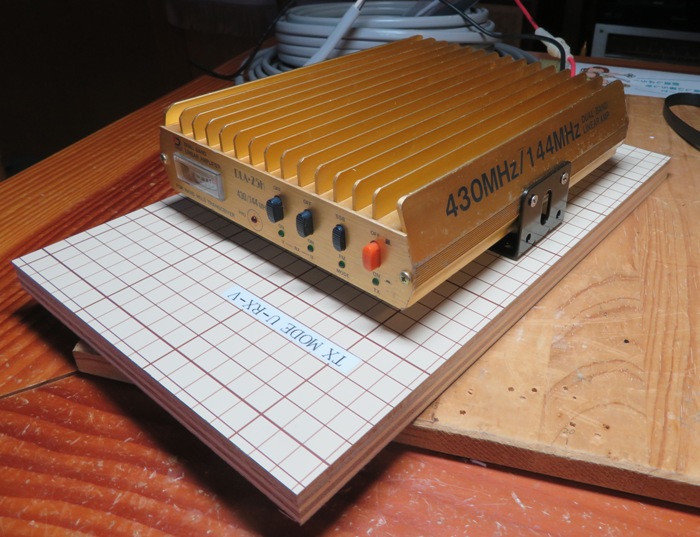

しばらくは卓上で使っていましたが、やはりｱﾝﾃﾅに近いほうがFBなので軒下設置用の材料を発注しました。

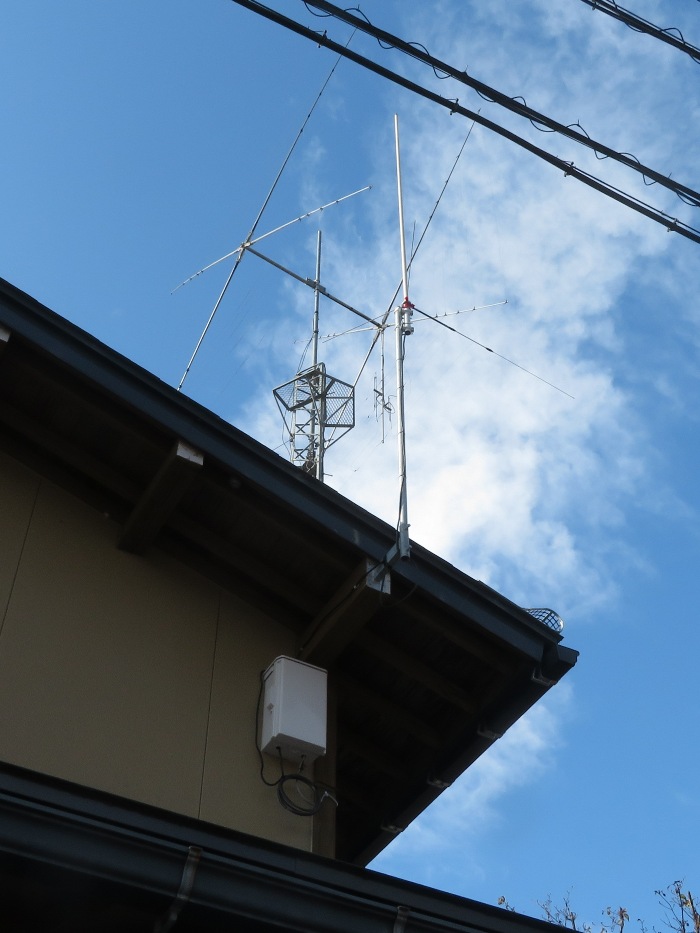

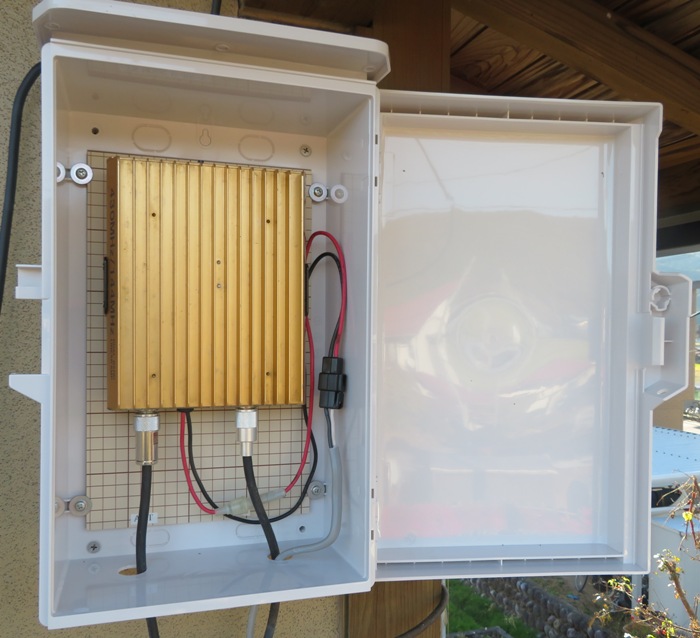

ｱﾝﾃﾅ直下とまではいきませんが、屋外用ﾌﾟﾗﾎﾞｯｸｽに収納し、DC電源ｹｰﾌﾞﾙを追加配線します。
配線系の改良後でもANT直下までの損失は「≒-2.67dB」なので送受信ﾚﾍﾞﾙは半減していましたが、今回の軒下設置により改善されたと思います。
実際に山向こうのOMさんの信号を受信してみると、受信ｱﾝﾌﾟONで「S1→S9+」まで上がりました。
OMさん側の受信もﾘﾆｱｱﾝﾌﾟONで「S2→S5」に上がったとのことなので、送信効率も良くなったと思います。
これで完了かと思いきや、山向こうのOMさんとの伝搬は433.04MHzが最良点で、20KHz・40KHzと離れて行くとQSOできないﾚﾍﾞﾙまで落ちていきます。
困ったことに呼び出し周波数である433.00MHzも不安定なので、もうひと工夫が必要なようです。
年老いた田舎のﾗｼﾞｵ少年には、430MHzの電波伝搬は難題です。（泣）
