中継ｺﾈｸﾀ損失
【50Ω整合型M型ｺﾈｸﾀ】
430MHz15ｴﾚ八木ｱﾝﾃﾅで山岳反射を探してみるも、なかなか最良点が見つかりません。
一方、G.P.ｱﾝﾃﾅではｷﾞﾘｷﾞﾘながらもQSOできているので、配線系の損失を見直し送受信ﾚﾍﾞﾙをUPしたいと思います。
当初はﾛｰｶﾙ局との連絡用だったので430MHzでの損失を考えたことすらありませんでした。

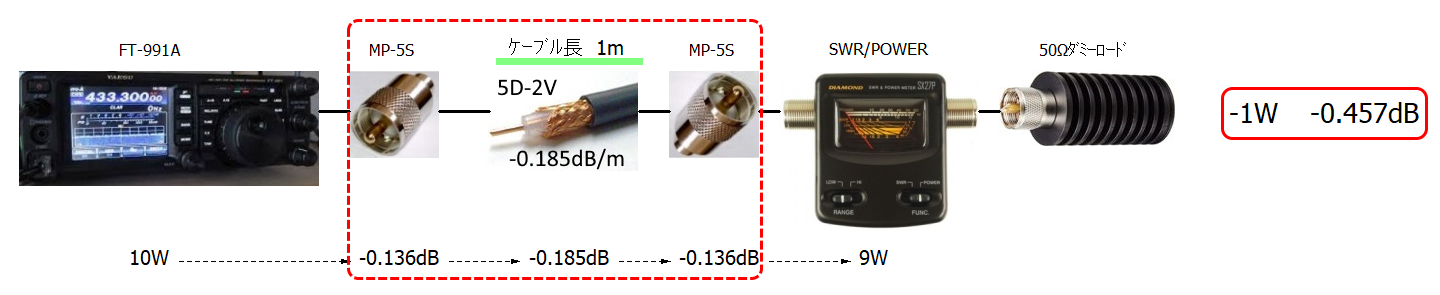

そこで両端にM型ｺﾈｸﾀを付けた5D-2V 1mｹｰﾌﾞﾙを作製し、ﾊﾟﾜｰ損失からMP-5Sの損失を換算してみました。（図をｸﾘｯｸで拡大表示）
更に同じｹｰﾌﾞﾙをもう一本作製し、M型中継ｺﾈｸﾀを挟んでﾊﾟﾜｰを計測してみてﾋﾞｯｸﾘ。

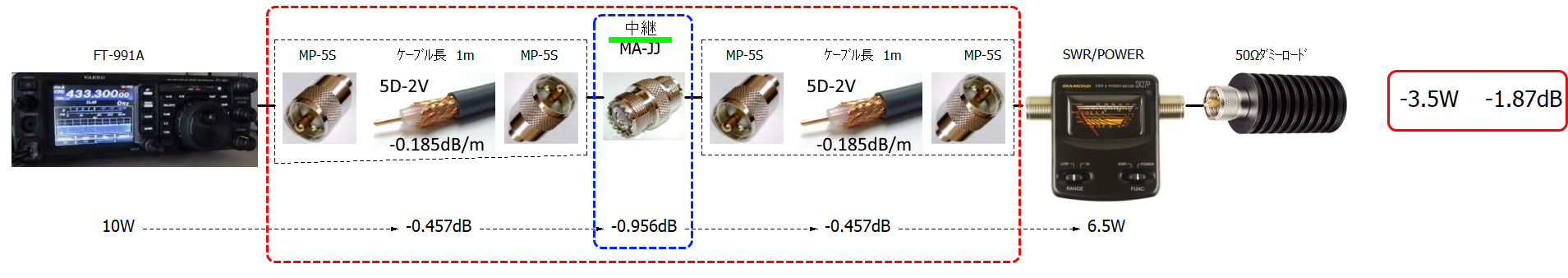

MA-JJの損失換算で「≒-1dB」。（図をｸﾘｯｸで拡大表示）
大した考えもなく手持ちの材料で中継ｺﾈｸﾀを挟んで配線していますが、同軸ｹｰﾌﾞﾙの長さによる損失もさることながら、同軸ｺﾈｸﾀの損失改善が重要だと初めて気づきました。
ｺﾈｸﾀはN型にしたいところですが使っている機材がM型なので、低損失の50Ω整合型M型ｺﾈｸﾀに交換します。

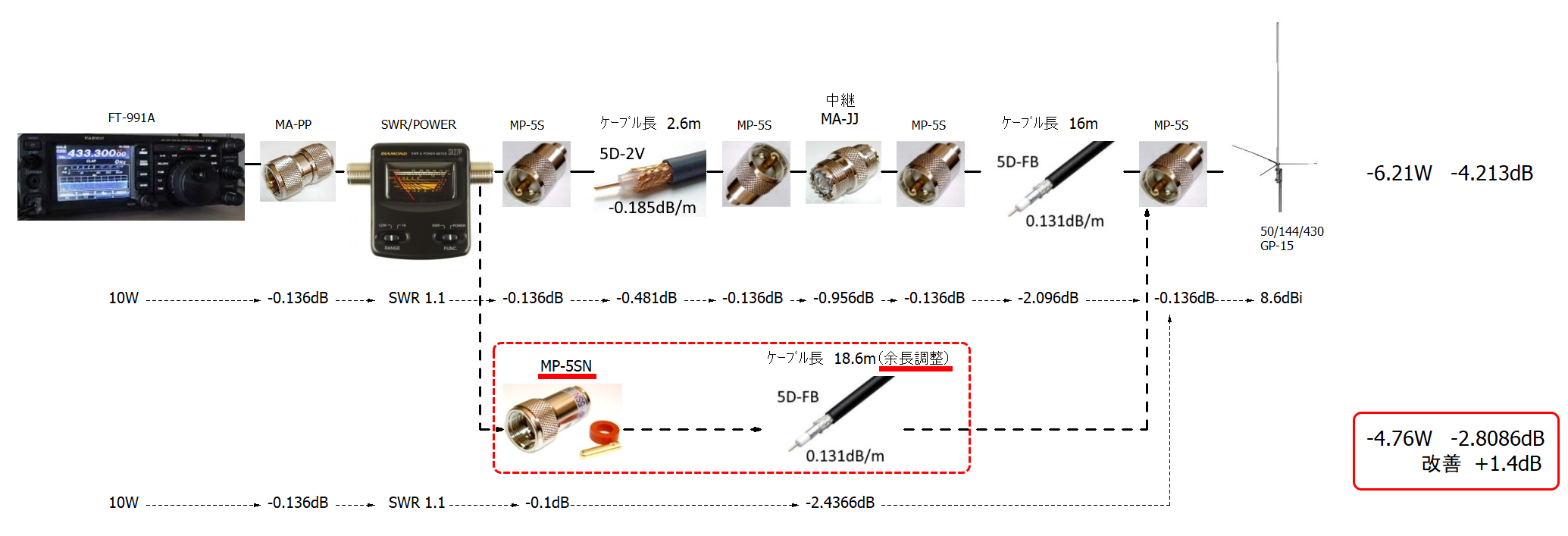

そして5D-FBｹｰﾌﾞﾙの配線余長を調整したところ、中継ｺﾈｸﾀを使わなくてもよくなりました。（図をｸﾘｯｸで拡大表示）
これらの改善により以前と比べると送受信ﾚﾍﾞﾙが上がりましたが、安定したQSOのためには更なるﾚﾍﾞﾙｱｯﾌﾟが必要なようです。（たかが1dB、されど1dB・・・苦）
【50Ω整合型M型ｺﾈｸﾀ】
430MHz15ｴﾚ八木ｱﾝﾃﾅで山岳反射を探してみるも、なかなか最良点が見つかりません。
一方、G.P.ｱﾝﾃﾅではｷﾞﾘｷﾞﾘながらもQSOできているので、配線系の損失を見直し送受信ﾚﾍﾞﾙをUPしたいと思います。
当初はﾛｰｶﾙ局との連絡用だったので430MHzでの損失を考えたことすらありませんでした。
そこで両端にM型ｺﾈｸﾀを付けた5D-2V 1mｹｰﾌﾞﾙを作製し、ﾊﾟﾜｰ損失からMP-5Sの損失を換算してみました。（図をｸﾘｯｸで拡大表示）
更に同じｹｰﾌﾞﾙをもう一本作製し、M型中継ｺﾈｸﾀを挟んでﾊﾟﾜｰを計測してみてﾋﾞｯｸﾘ。
MA-JJの損失換算で「≒-1dB」。（図をｸﾘｯｸで拡大表示）
大した考えもなく手持ちの材料で中継ｺﾈｸﾀを挟んで配線していますが、同軸ｹｰﾌﾞﾙの長さによる損失もさることながら、同軸ｺﾈｸﾀの損失改善が重要だと初めて気づきました。
ｺﾈｸﾀはN型にしたいところですが使っている機材がM型なので、低損失の50Ω整合型M型ｺﾈｸﾀに交換します。

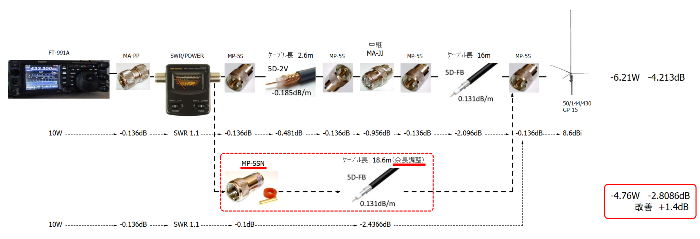

そして5D-FBｹｰﾌﾞﾙの配線余長を調整したところ、中継ｺﾈｸﾀを使わなくてもよくなりました。（図をｸﾘｯｸで拡大表示）
これらの改善により以前と比べると送受信ﾚﾍﾞﾙが上がりましたが、安定したQSOのためには更なるﾚﾍﾞﾙｱｯﾌﾟが必要なようです。（たかが1dB、されど1dB・・・苦）
