飛騨は山の中、直接波通信は不可能
【地理院地図の断面図作成ﾂｰﾙは最強】
飛騨では複数の山を隔てた局との430MHz通信は、山岳反射が効率よく働かないと交信できません。
当局の環境も山々に囲まれており、これまでは限られたﾛｰｶﾙ局との連絡用に甘んじてきましたが、複数の山を隔てた隣の市のOMさんと安定したQSOをしたいと思い、山岳反射にﾁｬﾚﾝｼﾞしています。
相手のOMさんの環境も大きな山々に囲まれており、北方面へのﾙｰﾄは「南西方向の船山反射」がﾋﾟﾝﾎﾟｲﾝﾄで見つかったとのことです。
Googleﾏｯﾌﾟの地形図（ｸﾘｯｸで拡大）で見た飛騨ですが、今更ながら山の中です。

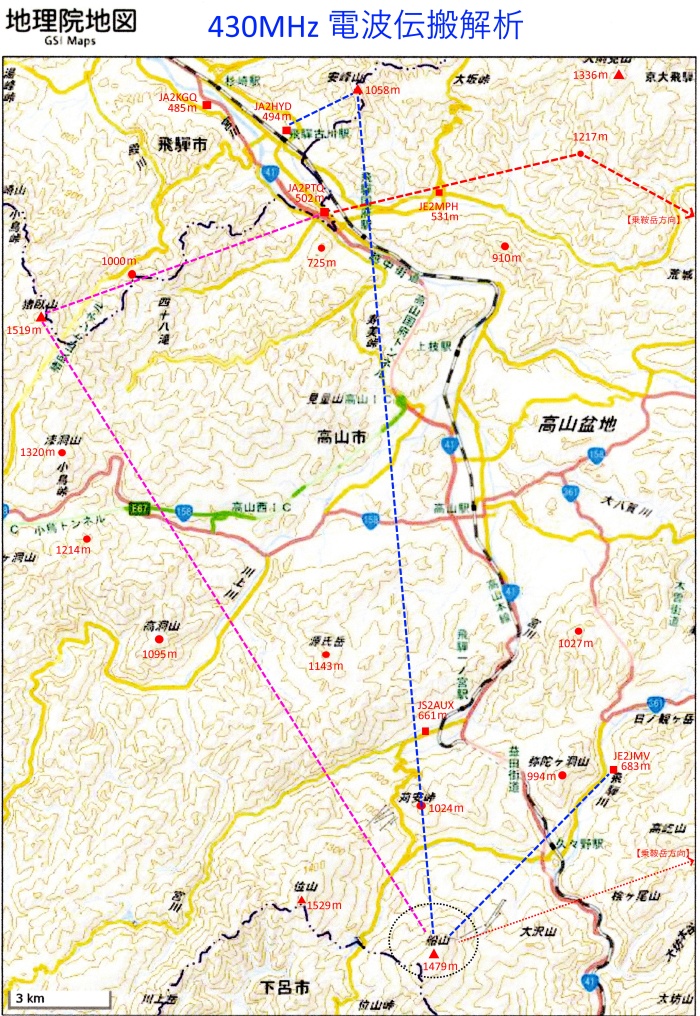

その船山反射を直接捉えることができれば一番良いのですが、「地理院地図 電子国土Web」で作った平面図（ｸﾘｯｸで拡大）で線を引いてみると、当局の近くの山で遮られており、実際に南方向にｱﾝﾃﾅを向けてみても何も受信できません。
当局から数km北のOMさんからは「南東方向に乗鞍岳3026m」が見えるため、乗鞍反射で1ｴﾘｱから4ｴﾘｱ方面までQSOできるとのことです。（あーうらやましい）

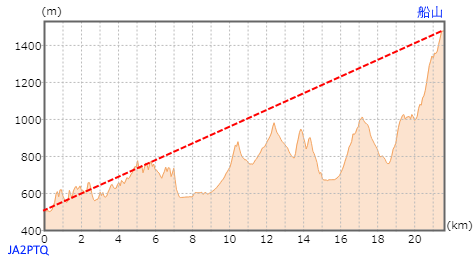

船山反射方向の断面図ですが、手前の山で遮られています。

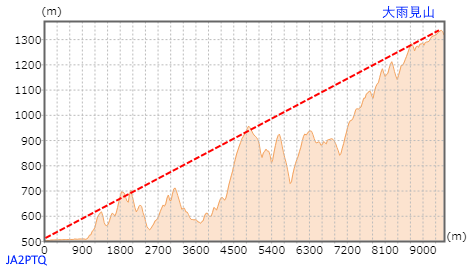

東方向に見えている山が大雨見山1336mだと思っていましたが、断面図から違うことが分かりました。

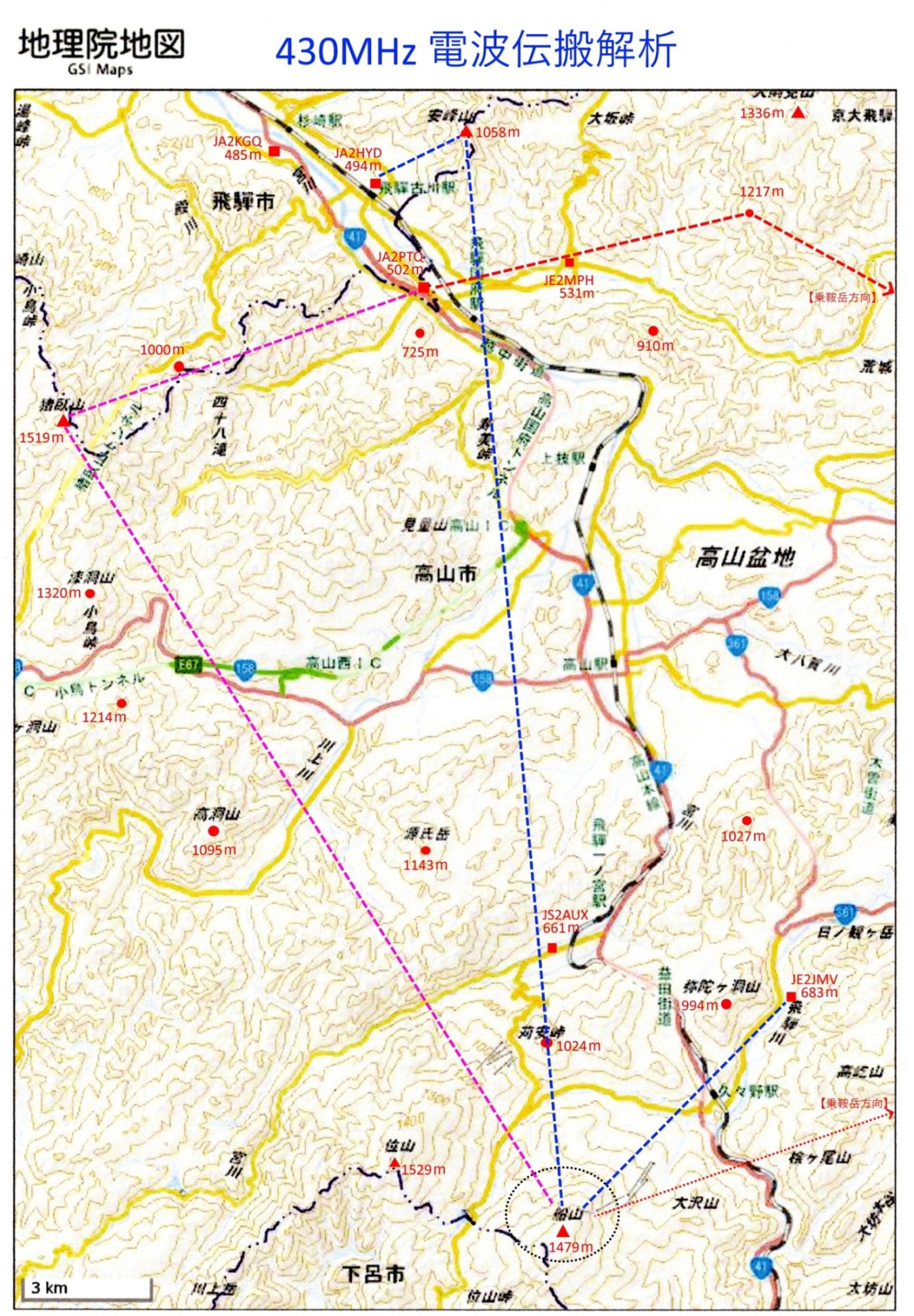

地理院地図上で東西南北方向の断面図をたくさん試してみた結果、二次的に乗鞍反射が使えそうな山（ｸﾘｯｸで拡大）が見つかりました。
このｻｲﾄは非常に便利で、2つの地点を指定してやると断面図が作成され、どの山が遮っているのか一目瞭然に分かるのです。

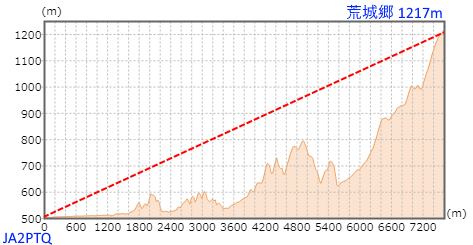

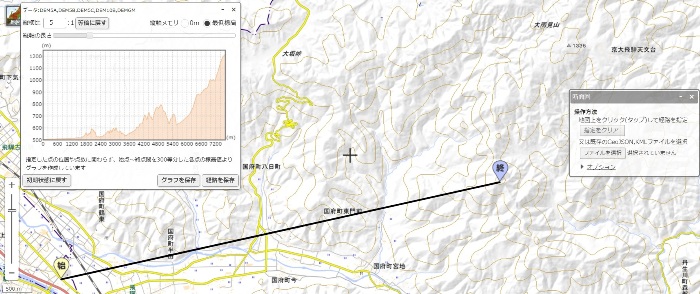

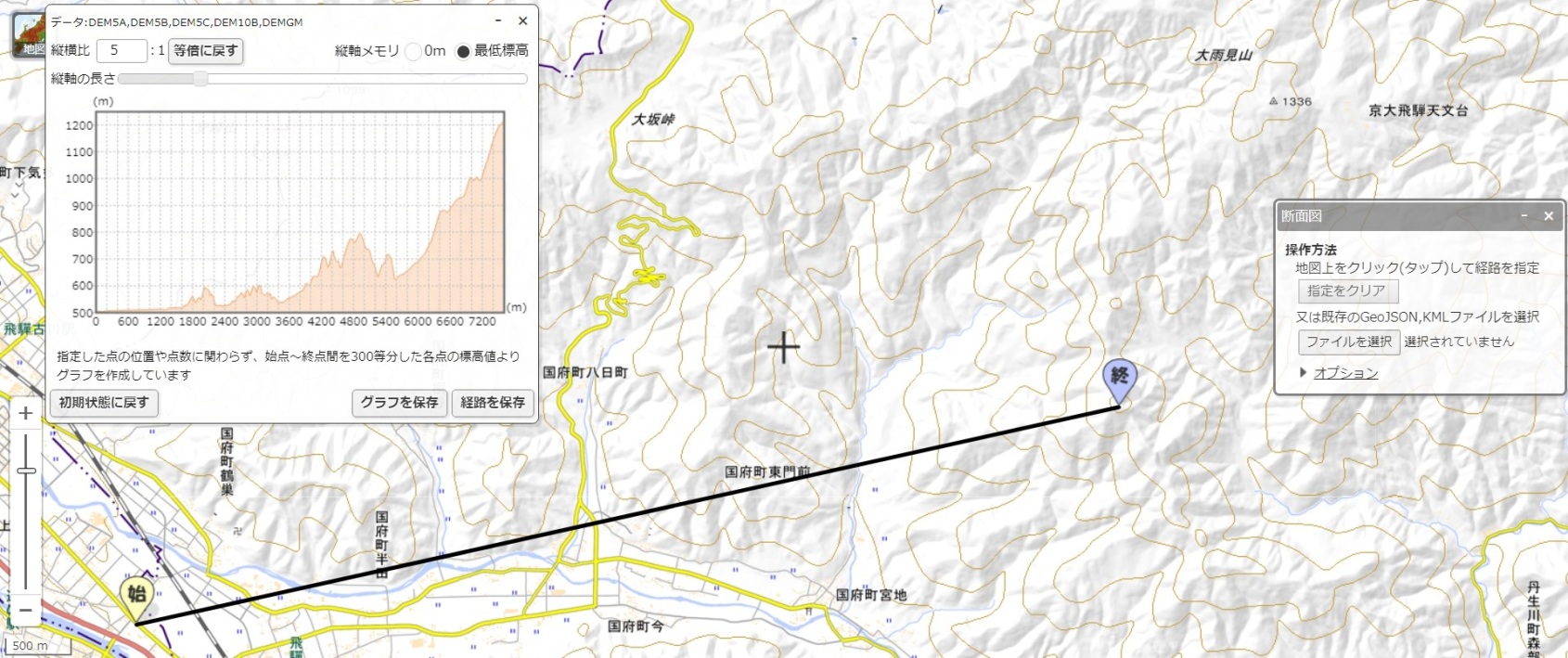

東方向の荒城郷の山1217mの断面図です。

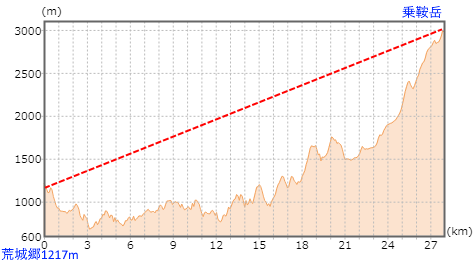

荒城郷の山1217mから乗鞍岳へは完全なる見通しです。
そうはいっても、荒城郷反射⇒乗鞍反射⇒船山反射という3次反射の電波は想像以上に減衰しており、安定した回線にするためには、ｱﾝﾃﾅからﾄﾗﾝｼｰﾊﾞｰまでのｼｽﾃﾑ改善が必要なようです。（苦）
【地理院地図の断面図作成ﾂｰﾙは最強】
飛騨では複数の山を隔てた局との430MHz通信は、山岳反射が効率よく働かないと交信できません。
当局の環境も山々に囲まれており、これまでは限られたﾛｰｶﾙ局との連絡用に甘んじてきましたが、複数の山を隔てた隣の市のOMさんと安定したQSOをしたいと思い、山岳反射にﾁｬﾚﾝｼﾞしています。
相手のOMさんの環境も大きな山々に囲まれており、北方面へのﾙｰﾄは「南西方向の船山反射」がﾋﾟﾝﾎﾟｲﾝﾄで見つかったとのことです。
Googleﾏｯﾌﾟの地形図（ｸﾘｯｸで拡大）で見た飛騨ですが、今更ながら山の中です。
その船山反射を直接捉えることができれば一番良いのですが、「地理院地図 電子国土Web」で作った平面図（ｸﾘｯｸで拡大）で線を引いてみると、当局の近くの山で遮られており、実際に南方向にｱﾝﾃﾅを向けてみても何も受信できません。
当局から数km北のOMさんからは「南東方向に乗鞍岳3026m」が見えるため、乗鞍反射で1ｴﾘｱから4ｴﾘｱ方面までQSOできるとのことです。（あーうらやましい）
船山反射方向の断面図ですが、手前の山で遮られています。
東方向に見えている山が大雨見山1336mだと思っていましたが、断面図から違うことが分かりました。
地理院地図上で東西南北方向の断面図をたくさん試してみた結果、二次的に乗鞍反射が使えそうな山（ｸﾘｯｸで拡大）が見つかりました。
このｻｲﾄは非常に便利で、2つの地点を指定してやると断面図が作成され、どの山が遮っているのか一目瞭然に分かるのです。
東方向の荒城郷の山1217mの断面図です。
荒城郷の山1217mから乗鞍岳へは完全なる見通しです。
そうはいっても、荒城郷反射⇒乗鞍反射⇒船山反射という3次反射の電波は想像以上に減衰しており、安定した回線にするためには、ｱﾝﾃﾅからﾄﾗﾝｼｰﾊﾞｰまでのｼｽﾃﾑ改善が必要なようです。（苦）
