430MHzアンテナ　その2【15ｴﾚ八木ｱﾝﾃﾅ　同軸ｹｰﾌﾞﾙ損失】

15ｴﾚ八木よりGPの方が聞こえる？

【5D-SFAは優れもの】

50 144 430 GP

　15ｴﾚ八木の設置も終わり意気揚々と、ﾃﾓﾃｰﾀ？で方向を変えながらﾜｯﾁしてみますが山を越えたOMさんの信号は聞こえません。

　それどころか、今まで使っていたGP（50/144/430）の方が弱いながらも聞こえてきます。

　遠くを走っているﾀﾞﾝﾌﾟQSOを聞きながら、GPと八木を切り換えてみると明らかにGPのほうが良く聞こえます。

　GPの利得は、「8.6dBi」。
　15ｴﾚ八木は、「14.8dBi」。

　何か変。？？

5D-SFA

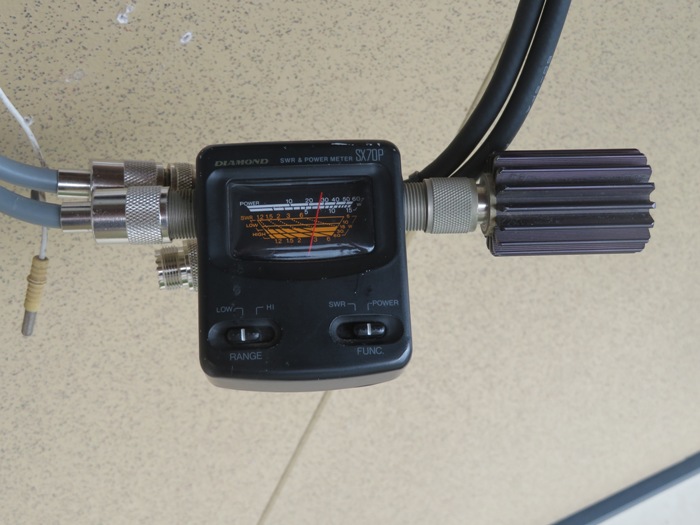

　いつもお世話になっているﾛｰｶﾙOMさんから、430MHzSWR計をお借りして、同軸配線を切り分けてみると、目が点に。・・・

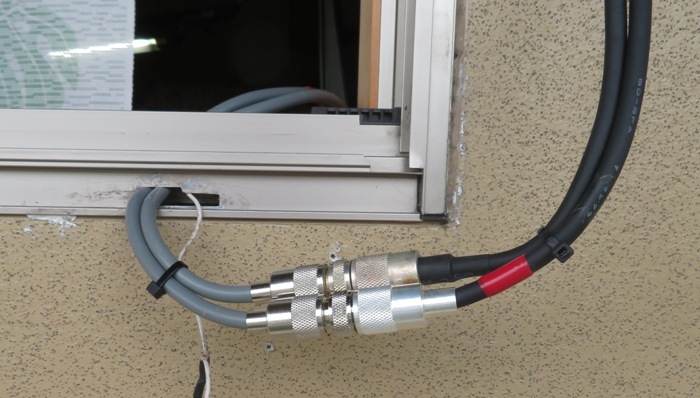

　この八木の利得に目がくらみ、安易に5D-2Vで配線し、おまけにｻｯｼ窓から引き込むために、GPと同じように1.5D-2Vに変換したのも大影響。

　GPの配線を確認すると、しっかりと「5D-FB」を使っており配線長も短いのです。（納得）。

　同軸ｹｰﾌﾞﾙの430MHz損失を調べてみると、

5D-2V　 1.85dB/10m
8D-2V　 1.35dB/10m
10D-2V　1.05dB/10m
5D-FB　 1.31dB/10m
5D-SFA　1.07dB/10m

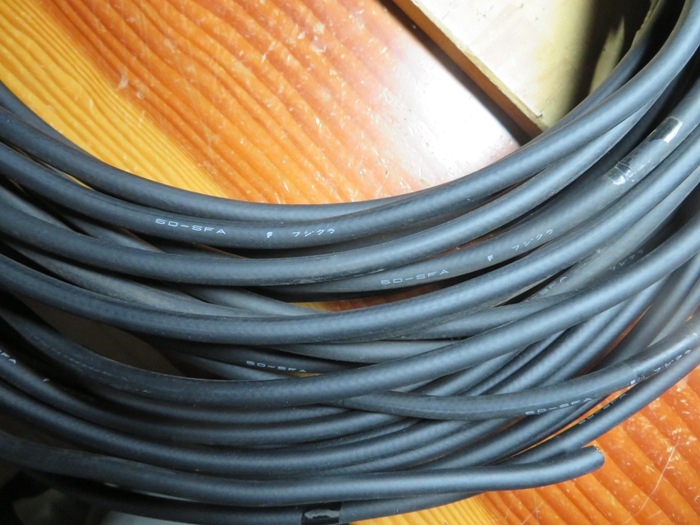

　いろいろ思案しながらｼﾞｬﾝｸ置き場を物色すると、以前別配線で使っていた5D-SFAを発見。

　「5D-SFAは10D-2V相当」。

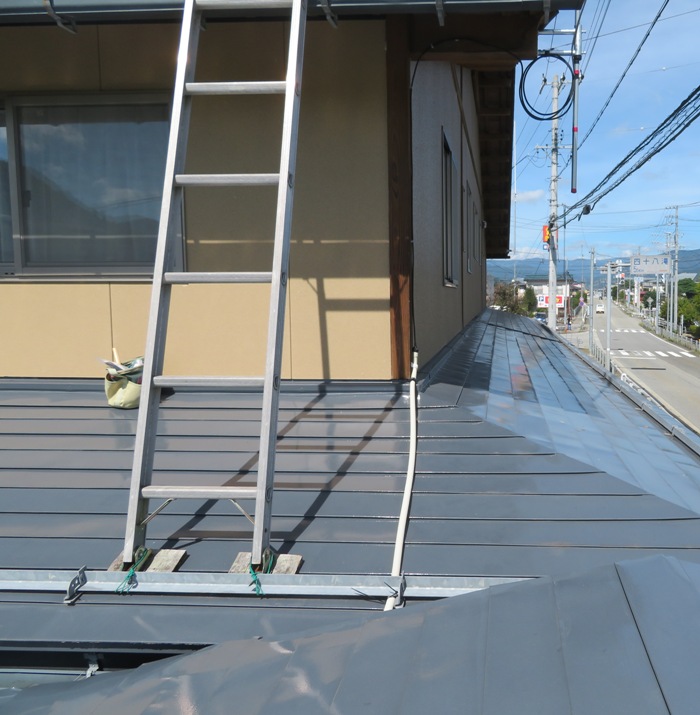

　軒下配線は大変ですが、やり直すしか選択肢はありません。

ﾌｫｰﾙﾃﾞｯﾄﾞ　50Ωﾏｯﾁﾝｸﾞ

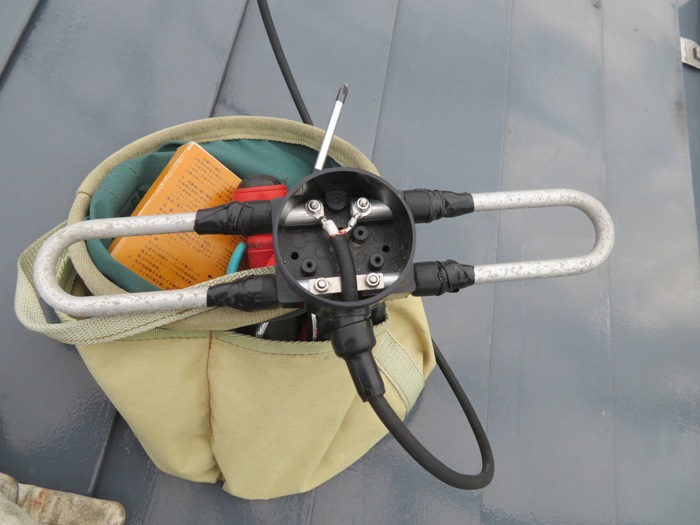

　八木のﾏｯﾁﾝｸﾞ部ですが、OMさんからできるだけ短く接続するようにｱﾄﾞﾊﾞｲｽして頂いたので、この機会にやり直しです。

　ﾌｫｰﾙﾃﾞｯﾄﾞﾀﾞｲﾎﾟｰﾙのｲﾝﾋﾟｰﾀﾞﾝｽ300Ωに同軸ｹｰﾌﾞﾙを直結するのが不思議でしたが、以下の記事がありました。

【ﾀﾞｲﾎﾟｰﾙは、折り返しにするとｲﾝﾋﾟｰﾀﾞﾝｽが４倍になります。
　ただしこれは折り返したｴﾚﾒﾝﾄも同じ太さの場合です。
　ﾀﾞｲﾎﾟｰﾙｱﾝﾃﾅのｲﾝﾋﾟｰﾀﾞﾝｽは75Ω弱ですので、ﾌｫｰﾙﾃﾞｯﾄﾞﾀﾞｲﾎﾟｰﾙｱﾝﾃﾅのｲﾝﾋﾟｰﾀﾞﾝｽは300Ω弱となります。

　折り返ししないﾀﾞｲﾎﾟｰﾙを放射器とする八木ｱﾝﾃﾅは、ｴﾚﾒﾝﾄ数が多い場合はｲﾝﾋﾟｰﾀﾞﾝｽが10Ω強になります。
　仮に12.5Ωだったとすれば、放射器をﾌｫｰﾙﾃﾞｯﾄﾞﾀﾞｲﾎﾟｰﾙにすることで、ｲﾝﾋﾟｰﾀﾞﾝｽが4倍になって50Ωとなるわけです。】

露出配線　PF管
