思い切って解体修理
【ｲﾝﾁﾋﾟｯﾁとﾐﾘﾋﾟｯﾁの混在は要注意】
Auto ANT Selectorのﾘﾚｰ・ｺﾈｸﾀ基盤の配線ができたのでSWRを測定しますが、低い周波数帯でもSWR1.0になりません。
あー、ﾘﾚｰ･ｺﾈｸﾀの配置や配線方法が悪いのでしょうか。（ｶﾞｯｸﾘ）

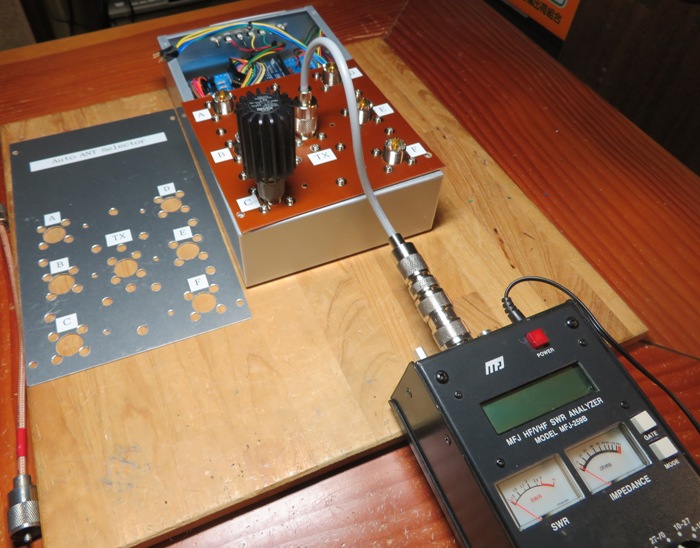

試しに、直接ﾀﾞﾐｰﾛｰﾄﾞを測定してみてもSWR1.0になりません。（ｳﾝ？）

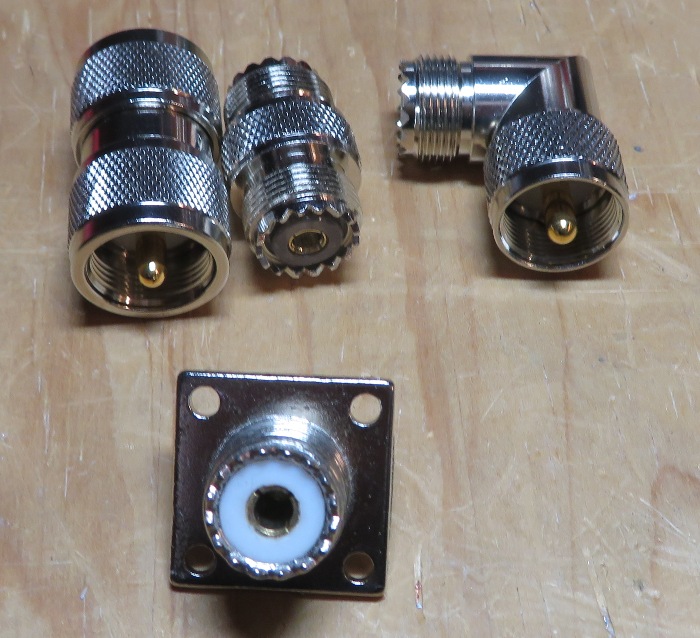

MFJ-259BのM型ｺﾈｸﾀはｲﾝﾁﾋﾟｯﾁのため通常のﾐﾘﾋﾟｯﾁｺﾌﾟﾗｸﾞとのかみ合わせが悪いため、変換ｺﾈｸﾀを挿入しています。
どうやらこの変換ｺﾈｸﾀがSWR測定に影響しているようです。
この際、思い切ってMFJ-259Bを解体してみます。

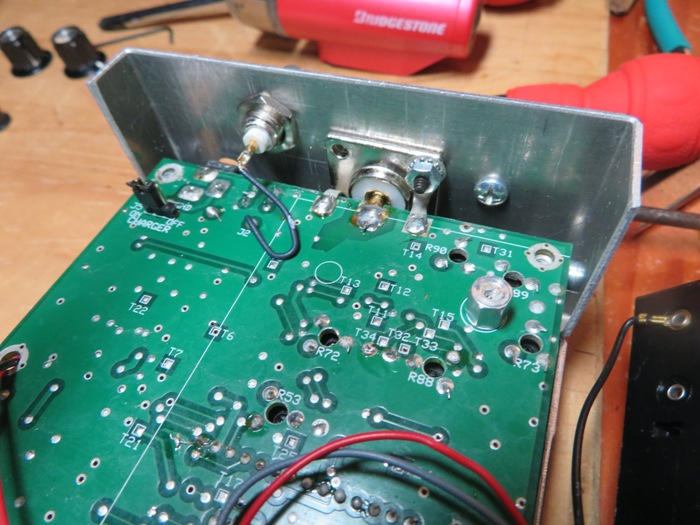

これが問題のｲﾝﾁﾋﾟｯﾁｺﾈｸﾀUHF型ですが、高価な測定器なので壊してしまったのでは元も子もありません。

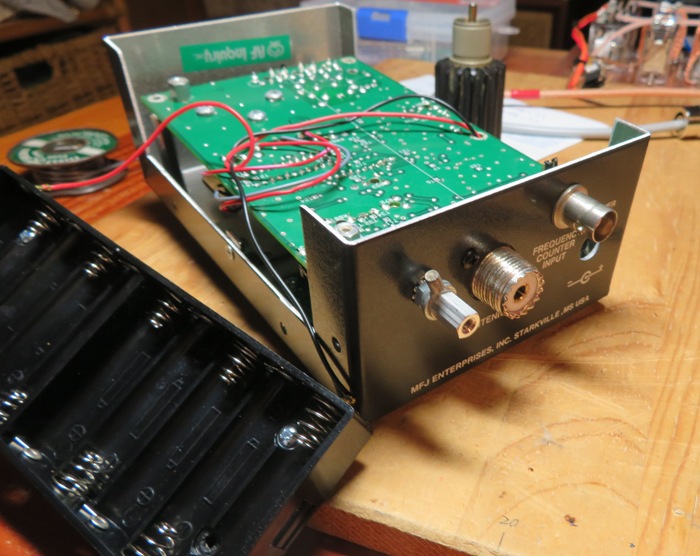

迷ったあげく、MFJ-259Bの構造をよーく見ながら慎重に分解します。

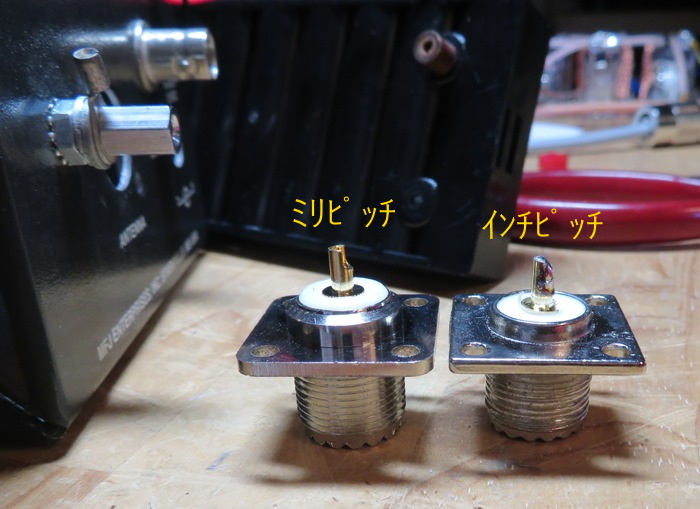

取り外したｲﾝﾁﾋﾟｯﾁUHF型と交換するﾐﾘﾋﾟｯﾁｺﾈｸﾀです。

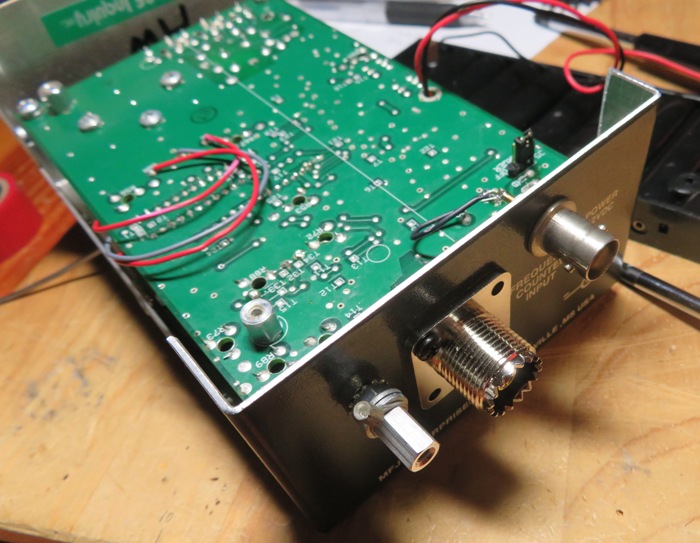

構造が微妙に違い内部に収まらないので、外側からﾈｼﾞ止めし、無事組み戻しできました。（ﾔﾚﾔﾚ）
変換ｺﾈｸﾀﾀなしでﾀﾞﾐｰﾛｰﾄﾞを測定してみると、MFJ-259Bの測定範囲170MHzまでSWR1.0になりました。
これまで何気にM型ｺﾈｸﾀを使ってきましたが、ﾐﾘﾋﾟｯﾁとｲﾝﾁﾋﾟｯﾁの混在は要注意です。（汗！！）
【ｲﾝﾁﾋﾟｯﾁとﾐﾘﾋﾟｯﾁの混在は要注意】
Auto ANT Selectorのﾘﾚｰ・ｺﾈｸﾀ基盤の配線ができたのでSWRを測定しますが、低い周波数帯でもSWR1.0になりません。
あー、ﾘﾚｰ･ｺﾈｸﾀの配置や配線方法が悪いのでしょうか。（ｶﾞｯｸﾘ）
試しに、直接ﾀﾞﾐｰﾛｰﾄﾞを測定してみてもSWR1.0になりません。（ｳﾝ？）
MFJ-259BのM型ｺﾈｸﾀはｲﾝﾁﾋﾟｯﾁのため通常のﾐﾘﾋﾟｯﾁｺﾌﾟﾗｸﾞとのかみ合わせが悪いため、変換ｺﾈｸﾀを挿入しています。
どうやらこの変換ｺﾈｸﾀがSWR測定に影響しているようです。
この際、思い切ってMFJ-259Bを解体してみます。
これが問題のｲﾝﾁﾋﾟｯﾁｺﾈｸﾀUHF型ですが、高価な測定器なので壊してしまったのでは元も子もありません。
迷ったあげく、MFJ-259Bの構造をよーく見ながら慎重に分解します。
取り外したｲﾝﾁﾋﾟｯﾁUHF型と交換するﾐﾘﾋﾟｯﾁｺﾈｸﾀです。
構造が微妙に違い内部に収まらないので、外側からﾈｼﾞ止めし、無事組み戻しできました。（ﾔﾚﾔﾚ）
変換ｺﾈｸﾀﾀなしでﾀﾞﾐｰﾛｰﾄﾞを測定してみると、MFJ-259Bの測定範囲170MHzまでSWR1.0になりました。
これまで何気にM型ｺﾈｸﾀを使ってきましたが、ﾐﾘﾋﾟｯﾁとｲﾝﾁﾋﾟｯﾁの混在は要注意です。（汗！！）
