送受信ともに設定ﾎﾟｲﾝﾄが多数
【音作りは、ずーっと先】
ﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟや手持ちﾏｲｸとの相性は気になるところです。
ﾈｯﾄ上にあるｻｰﾋﾞｽﾏﾆｭｱﾙを探して、適正変調ﾚﾍﾞﾙを比較してみます。
ICOMの外部変調の考え方は、IC-7851・IC-7600・IC-7300と同じで、いずれも「10kΩ 100mVrms」のようです。
ところがﾏｲｸの入力値は機種により異なり、IC-7610は公表されていません。
ﾒｰｶｰｻﾎﾟｰﾄｾﾝﾀｰへ問い合わせてみましたが、"現在のところ、情報が公開されておりません。"というつれない返事。
そこでｼｮｯﾌﾟへ聞いてみると・・・。
なんとｼｮｯﾌﾟ経由ならﾒｰｶｰは答えるんですね。
"MICｺﾈｸﾀ入力ﾚﾍﾞﾙは、IC-7851と同じ値（1.5kHZ 10mVrms)"
住所・氏名・電話番号も名乗ったのですが、お客様はどっちなんでしょうね。？
ﾏｲｸの入力ﾚﾍﾞﾙを「10mVrms（-37.8dBu」として各種ﾏｲｸ（取扱説明書）を比較してみます。
ICOM SM-30 ECM卓上型 内蔵ｱﾝﾌﾟあり「600Ω -28dB」
ICOM SM-50 ﾀﾞｲﾅﾐｯｸ卓上型 内蔵ｱﾝﾌﾟあり「55Ω -30dB」
IC-7610付属のﾊﾝﾄﾞﾏｲｸHM-219は非公表ですが、ECMですのでSM-30と同程度でしょうか。
ﾊﾝﾄﾞﾏｲｸ・手持ちﾏｲｸ・ﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟを繋ぎ変えてﾓﾆﾀｰしてみます。
ﾏｲｸｹﾞｲﾝ・外部変調入力ﾚﾍﾞﾙ・送信帯域幅・ﾄｰﾝｺﾝﾄﾛｰﾙ・ﾄﾞﾗｲﾌﾞｹﾞｲﾝ・RF POWER、設定項目が多く総合的な関係性がよく分かりません。
ｱﾏﾁｭｱ局のﾌﾞﾛｸﾞで「IC-7610 送信IMD(IP3) -38.0dB 7150KHz 100W」（dBc 画像あり）というのがありました。
少しだけ期待して2ﾄｰﾝﾃｽﾄをします。（ACC1へ入力）
簡易的なﾓﾆﾀｰのせいでしょうか、とても再現できません。
RF POWERを下げれば良くなってきますが・・・。

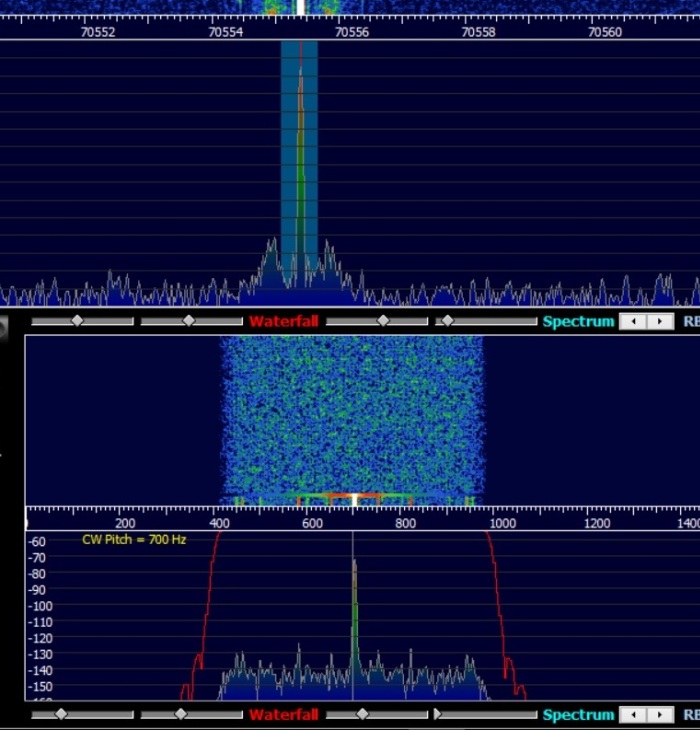

これは、CW Power100Wｷｬﾘｱです。
（両側の山も、簡易ﾓﾆﾀｰのせいかもしれません。）
ﾊﾞﾝﾄﾞをﾜｯﾁするとIC-7610のHiFiSSBが聞こえてきますが、RF POWERを絞る又はﾄﾗﾝｽﾊﾞｰﾀｰ出力から、後段の優れたﾘﾆｱｱﾝﾌﾟを押しているOMさん方です。
ﾄﾗﾝｽﾊﾞｰﾀｰ出力：約－20dBm（10μW）X-VERTERｺﾈｸﾀの2ﾄｰﾝです。
送信音質ﾓﾆﾀｰで聞こえるままに電波が出ていけばいいんですが。
前段のﾏｲｸ系ｼｽﾃﾑを整えるだけでも、程遠いのに・・・。
IC-7610のACC外部変調入力ﾚﾍﾞﾙは「ﾚﾍﾞﾙ設定50% 100mVrms（-17.8dBu）」となっています。
愛用のﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟ出力は「実測値 110mVrms（-16.8dBu）」ですので適正範囲です。
送信帯域幅は、WIDE 2.8KHz(100Hz-2900Hz)・MID 2.7KHz(200Hz-2900Hz)・NAR 2.6KHz(300Hz-2900Hz)の3種類を設定します。
ﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟとの相性なのか低音が強調されて聞こえるので、送信音質（低音）ﾚﾍﾞﾙを「-2」下げます。
遅ればせながらﾃﾞｼﾞﾀﾙﾓｰﾄﾞにもﾄﾗｲしたいので、保証願い（付加装置有り）で変更申請していましたが、ようやく総合通信局へ送付されたようです。
