RTL2838UとHDSDR
【ﾉｰﾄPCとﾃﾞｽｸﾄｯﾌﾟPC】
現在【JST-135⇔SDR-HF001⇔中古PC】という構成で、約30年前のHFﾄﾗﾝｼｰﾊﾞｰ（JST-135)のSDRﾓﾆﾀｰとして使っています。
これまでｲﾝｽﾄｰﾙ手順の備忘録として、『Windouws7編（SDR体験その4）』及び『WindowsXP編（SDR体験その10）』を記事にしています。
今回は、ﾉｰﾄPC【Let's Note（Windows10 Pro 32bit)】とﾃﾞｽｸﾄｯﾌﾟPC【lenovo ThinkCentre M91p(Windows10 Pro 64bit)】にｾｯﾄｱｯﾌﾟした備忘録です。
あくまでも、年老いた田舎のラジオ少年の『中古PC Windows10編』ですのでご了承ください。

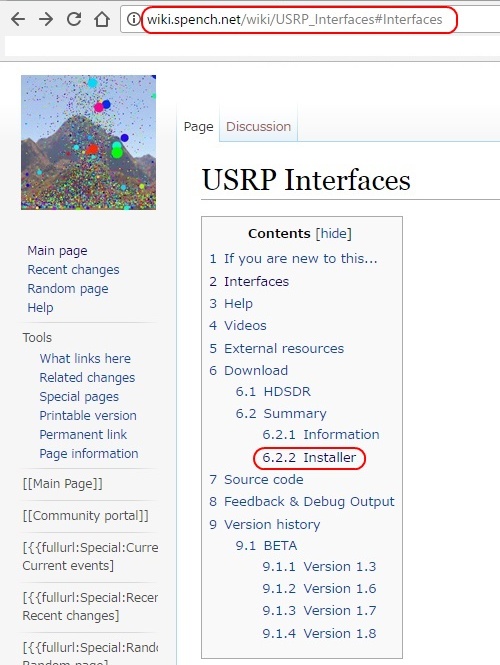

USRP Interfacesのﾍﾟｰｼﾞをｱｸｾｽします。
「6.2.2 Installer」をｸﾘｯｸ。
「http://wiki.spench.net/wiki/USRP_Interfaces#Interfaces」

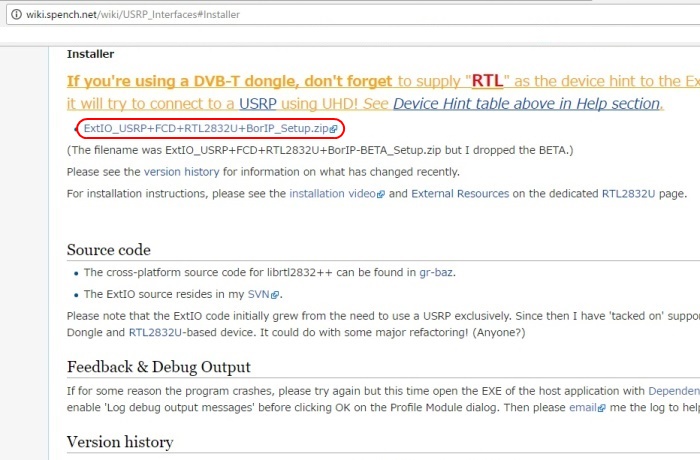

Installerからｾｯﾄｱｯﾌﾟ圧縮ﾌｧｲﾙをﾀﾞｳﾝﾛｰﾄﾞします。
「ExtIO_USRP+FCD+RTL2832U+BorIP_Setup.zip」をｸﾘｯｸ。
ﾀﾞｳﾝﾛｰﾄﾞしたﾌｧｲﾙを任意ﾌｫﾙﾀﾞに保存します。
ｲﾝｽﾄｰﾙを開始します。
先ほど保存した「ExtIO_USRP+FCD+RTL2832U+BorIP_Setup.zip」ﾌｧｲﾙを解凍。
解凍した「ExtIO_USRP+FCD+RTL2832U+BorIP-1.6BETA3_Setup.exe」をﾀﾞﾌﾞﾙｸﾘｯｸ。

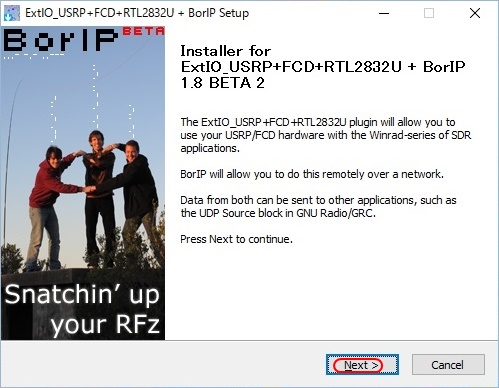

Installerが表示されるので、「Next」をｸﾘｯｸ。

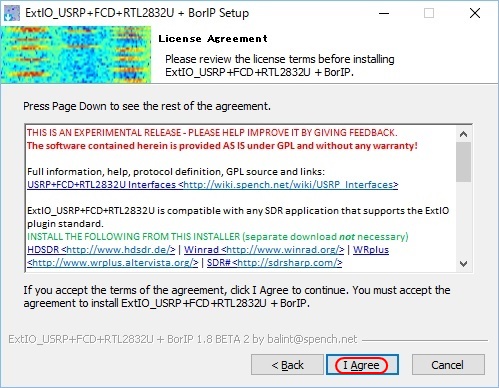

License Agreementを読んで「I Agree」をｸﾘｯｸ。

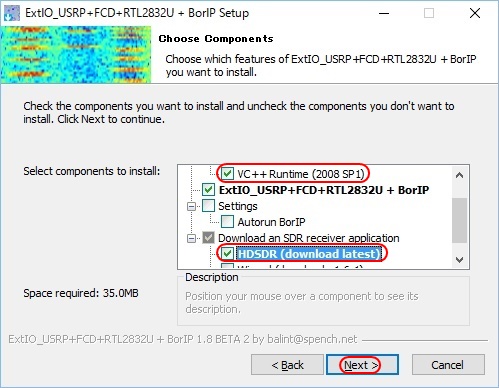

Choose Componentsでは、元々ﾁｪｯｸされているものに、「VC++Runtime(2008 SP1)」と「HDSDR(download latest」に追加でﾁｪｯｸ。
「Next」をｸﾘｯｸ。

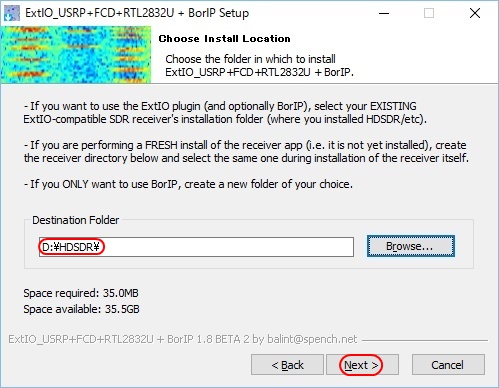

Choose Install Locationでは、ｲﾝｽﾄｰﾙ先ﾌｫﾙﾀﾞを指定。（任意で、Dﾄﾞﾗｲﾌﾞ。）
「新しいﾌｫﾙﾀﾞの作成」から「HDSDR」と入力し、「OK」をｸﾘｯｸ。
指定ﾌｫﾙﾀﾞになっていることを確認し、「Next」をｸﾘｯｸ。

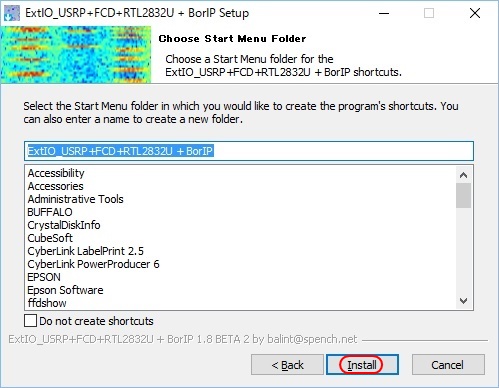

Choose Start Menu Folderでは、そのまま変更せずに「Install」をｸﾘｯｸ。
ｲﾝｽﾄｰﾙが始まります。

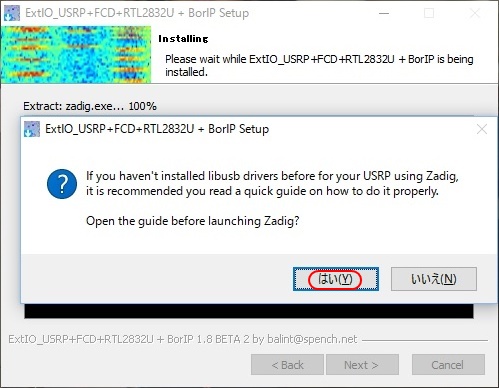

ｲﾝｽﾄｰﾙの途中でﾄﾞﾗｲﾊﾞをｲﾝｽﾄｰﾙします。

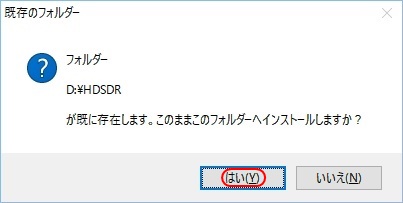

このﾀﾞｲｱｸﾞﾗﾑでは、「はい(Y)」をｸﾘｯｸ。
Zadigでﾄﾞﾗｲﾊﾞｰをｲﾝｽﾄｰﾙします。
なお、HDSDRをｲﾝｽﾄｰﾙ後にﾄﾞﾗｲﾊﾞｰを再ｲﾝｽﾄｰﾙする場合も、同じ手順です。

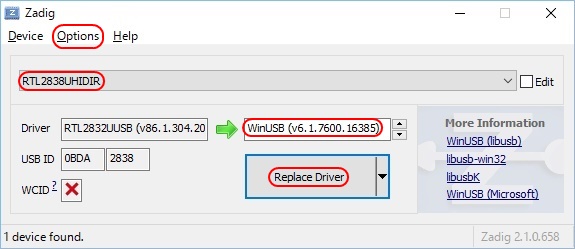

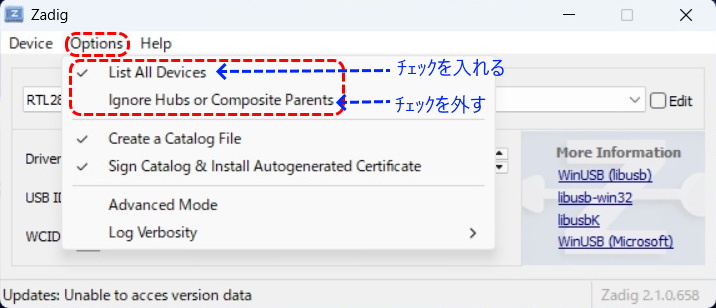

「Options」から「List All Devices」にﾁｪｯｸを入れる。
「Ignore Hubs or Composite Parents」のﾁｪｯｸを外す。

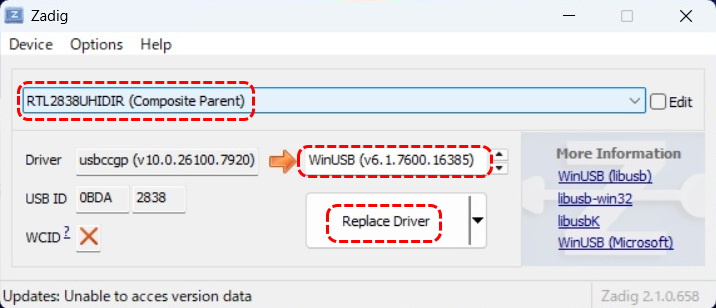

Deviceの欄をﾄﾞﾛｯﾌﾟﾀﾞｳﾝさせて、「RTL2838UHIDIR」を選ぶ。
Driver「WinUSB(v6.1.7600.16385)」を確認。
「Replace Driver」をｸﾘｯｸ。

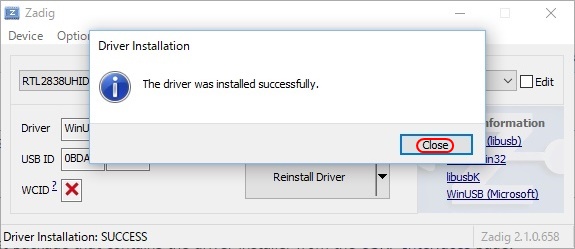

ﾄﾞﾗｲﾊﾞｰのｲﾝｽﾄｰﾙが成功。

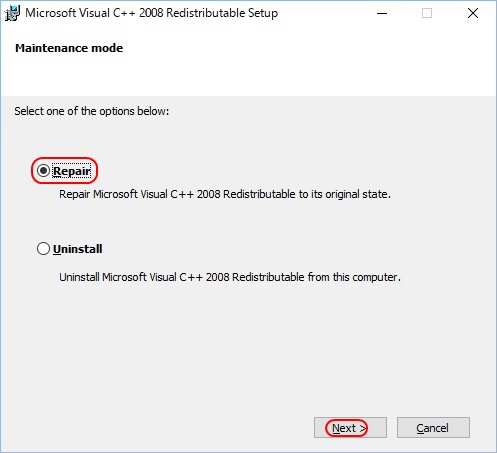

ZadigをCloseすると、「Visual_C++2008 Redistributable SetupのMaintenance mode」が表示されました。
「Repair」を選ぶ。
「Next」をｸﾘｯｸ。

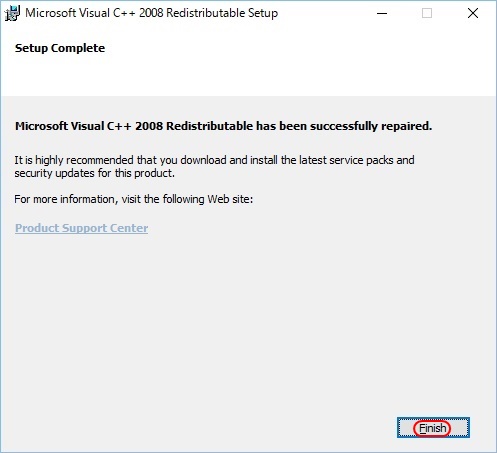

Setup Completeで「Finish」をｸﾘｯｸ。
次は、SDRｿﾌﾄｳｪｱ「HDSDR」のｾｯﾄｱｯﾌﾟに入ります。

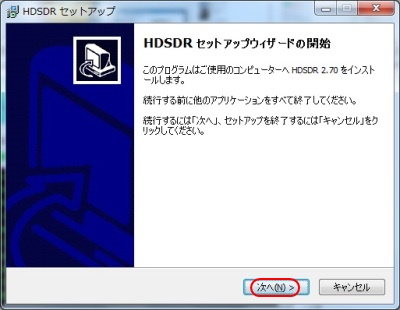

HDSDRｾｯﾄｱｯﾌﾟｳｨｻﾞｰﾄﾞの開始で「次へ(N)」をｸﾘｯｸ。

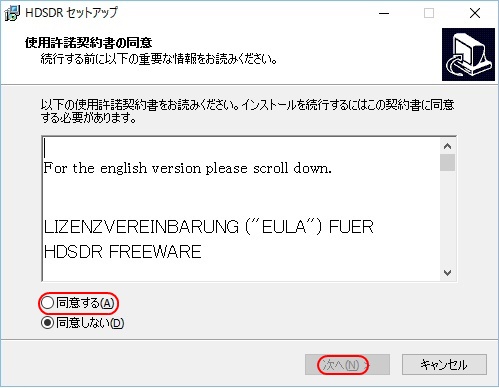

使用許諾契約書を読んで、「同意する」にﾁｪｯｸ。
「次へ(N)」をｸﾘｯｸ。

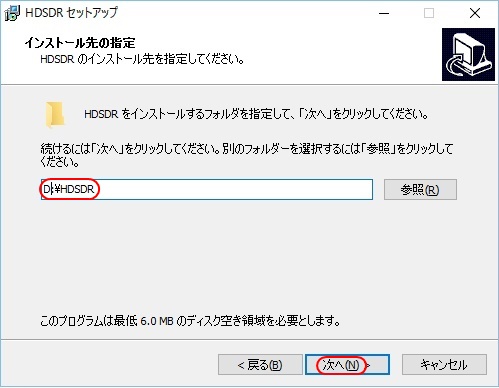

HDSDRのｲﾝｽﾄｰﾙ先を指定。
任意「D:\HDSDR」
（覚書き）
ﾄﾞﾗｲﾊﾞｰ関連ﾌｧｲﾙとHDSDRﾌｧｲﾙのｲﾝｽﾄｰﾙ先の指定について
①ﾄﾞﾗｲﾌﾞは、任意でよい。
②ﾌｧｲﾙのｲﾝｽﾄｰﾙ先ﾌｫﾙﾀﾞは、同一ﾌｫﾙﾀﾞ・別ﾌｫﾙﾀﾞどちらでもよい。
③Let's Note設定例
『同一ﾌｫﾙﾀﾞ』 ⇒ D:\HDSDR
④lenovo ThinkCentre M91p設定例
『別ﾌｫﾙﾀﾞ』 ﾄﾞﾗｲﾊﾞｰ関連ﾌｧｲﾙ⇒C:\HDSDR SDRﾌｧｲﾙ⇒C:\Program Files\HDSDR
ｲﾝｽﾄｰﾙ先ﾌｫﾙﾀﾞの確認。
（同一ﾌｫﾙﾀﾞの場合）

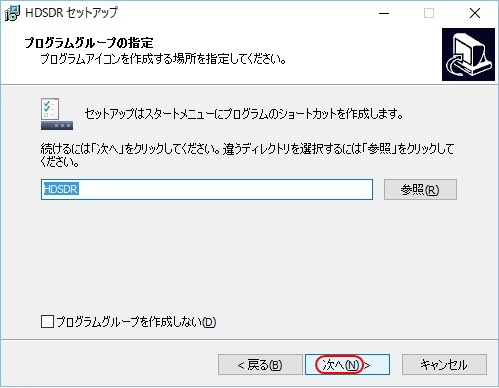

ﾌﾟﾛｸﾞﾗﾑｸﾞﾙｰﾌﾟの指定。
このまま「次へ(N)」をｸﾘｯｸ。

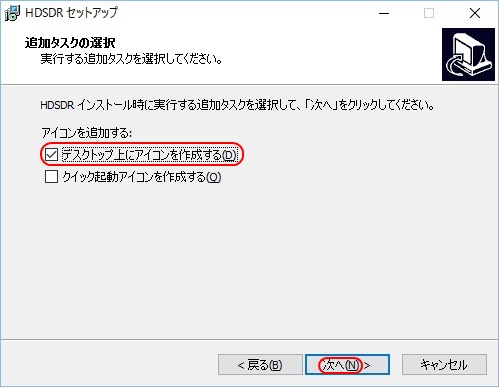

追加ﾀｽｸの選択では、「ﾃﾞｽｸﾄｯﾌﾟ上にｱｲｺﾝを作成する」にﾁｪｯｸが入っていることを確認。
「次へ(N)」をｸﾘｯｸ。

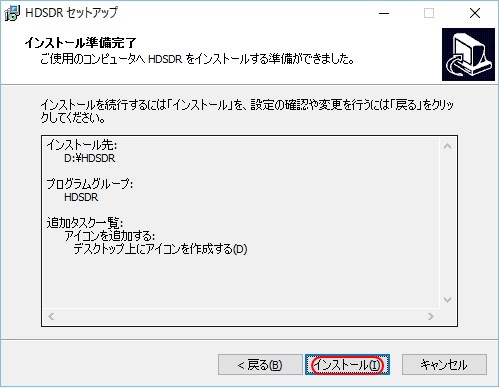

ｲﾝｽﾄｰﾙ準備完了画面で、念のために確認。
「ｲﾝｽﾄｰﾙ(I)」をｸﾘｯｸ。

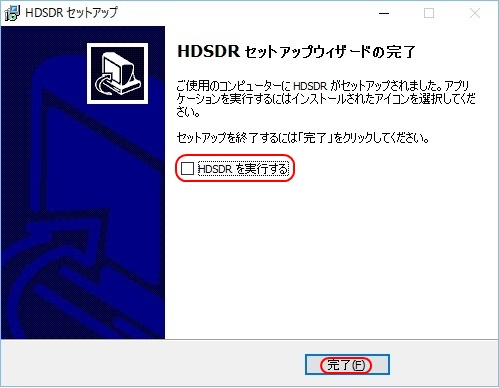

HDSDRのｾｯﾄｱｯﾌﾟｳｨｻﾞｰﾄﾞの完了です。
ただし、まだ準備することがあるので、「HDSDRを実行する」のﾁｪｯｸを外して
「完了(F)」をｸﾘｯｸ。

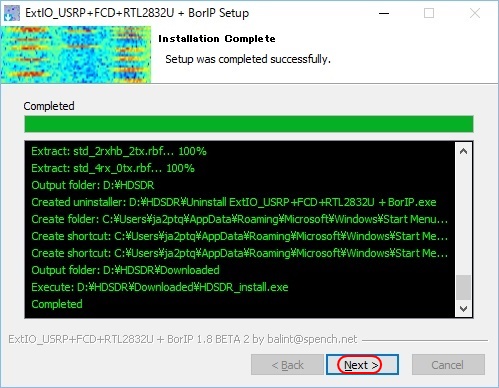

Installation Completeでは、「Next」をｸﾘｯｸ。

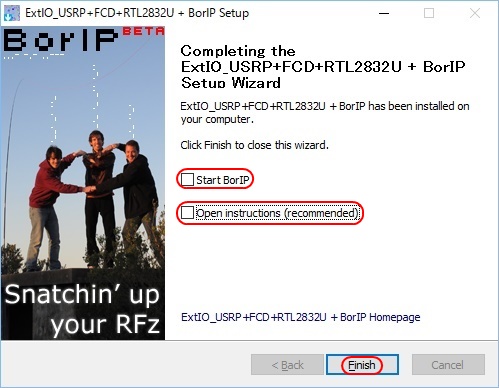

ExtIO_USRP+FCD+RTL2832U+BorIP ｾｯﾄｱｯﾌﾟｳｨｻﾞｰﾄﾞの完了です。
「Start BorIP」と
「Open instructions(recommended)」の
ﾁｪｯｸを外す。
そして、「Finish」をｸﾘｯｸ。
やれやれと言うところですが、もう一仕事あります。

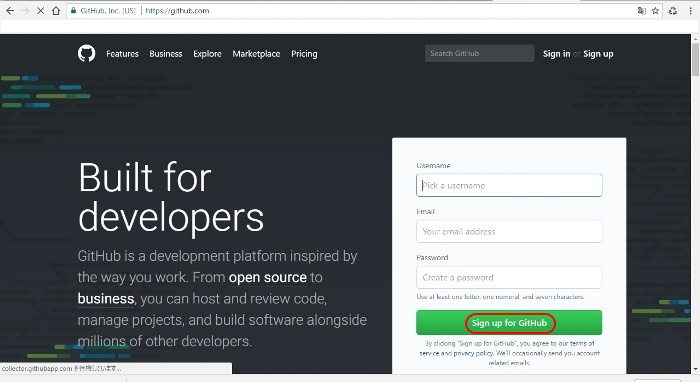

以前は「ExtIO_RTL.dll」をGitHubからﾀﾞｳﾝﾛｰﾄﾞできたのですが、登録制に変わったようです。
ﾏﾆｭｱﾙにないことが起こると、年老いた田舎のﾗｼﾞｵ少年は困ります。（汗）
気を取り直してﾈｯﾄを検索するとHDSDR公式ｻｲﾄから新しいdllが取得できるとのこと、やれやれです。

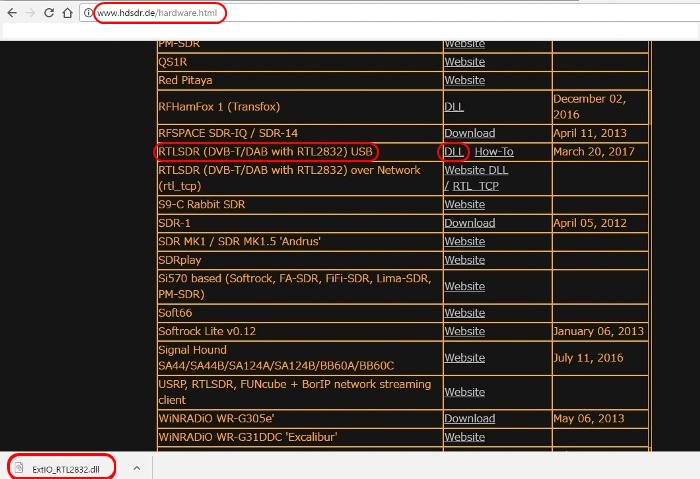

HDSDR公式ｻｲﾄから新しい「ExtIO_RTL2832.dll」をﾀﾞｳﾝﾛｰﾄﾞ。
URLは、「http://www.hdsdr.de/hardware.html」
ﾍﾟｰｼﾞ内のRTLSDR(DVB-T/DAB with RTL2832)USBの『DLL』をｸﾘｯｸ。
ﾀﾞｳﾝﾛｰﾄﾞ後、保存。
「ExtIO_RTL2832.dll」を【HDSDR.exeのｲﾝｽﾄｰﾙ先ﾌｫﾙﾀﾞ】にｺﾋﾟｰします。
また、ﾄﾞﾗｲﾊﾞｰ関連ﾌｧｲﾙのｲﾝｽﾄｰﾙ先ﾌｫﾙﾀﾞ内の「ExtIO_USRP.dll」というﾌｧｲﾙを探します。
今は使いませんが、「_ExtIO_USRP.dll」（任意）にﾘﾈｰﾑして保存しておきます。
以上で中古ﾊﾟｿｺﾝ「Windows10編」のｲﾝｽﾄｰﾙは完了です。
ｲﾝｽﾄｰﾙ途中での画面ﾊｰﾄﾞｺﾋﾟｰやﾌﾞﾛｸﾞ用の記録の方が大変でした。
実際のｲﾝｽﾄｰﾙ作業はｽﾑｰｽﾞに進みます。
ところがこの記事を編集中に疑問が出てきました。
「SDR-HF001」内蔵のTVﾄﾞﾝｸﾞﾙは、復調／ｺﾝﾄﾛｰﾗに『Realtek社のRTL2832u』を使用していると、組み立てﾏﾆｭｱﾙやCQ誌の記事に書いてあります。
ﾄﾞﾗｲﾊﾞｰのｲﾝｽﾄｰﾙ時にDeviceを選んだのは「RTL2838UHIDIR」。

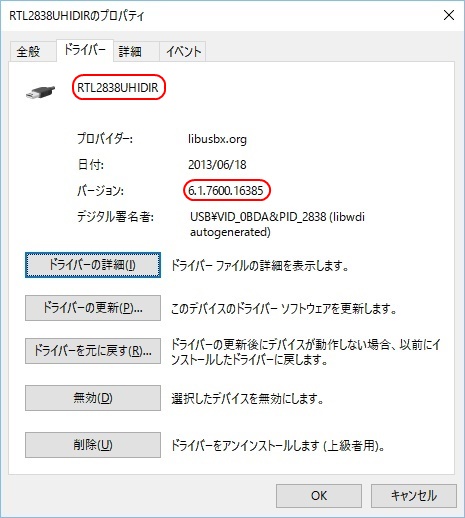

ｾｯﾄｱｯﾌﾟが終わってから、ﾃﾞﾊﾞｲｽﾏﾈｰｼﾞｬｰで見ると確かに「RTL2838UHIDIR」。

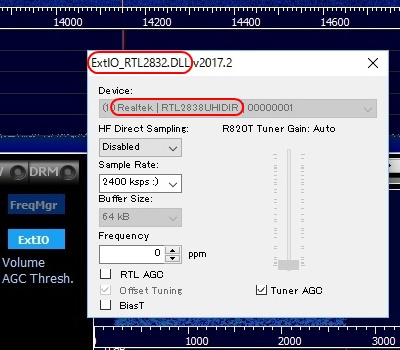

実際にHDSDRを起動してExtIOを見ると、「ExtIO_RTL2832.DLL」のDeviceは「Realtek|RTL2838UHIDIR」です。
「SDR-HF001」の組み立てｷｯﾄに使われていたのは『Realtek社のRTL2838U』で「ExtIO_RTL2832.dll」で動作しているということのようです。
