【ﾊﾝﾀﾞﾎﾞｰﾙ再生】
どうにか道具は揃いましたが、細かい作業手順を頭に入れて慎重に向かうことにしましょう。
それにしてもﾋｰﾄｶﾞﾝによる修理は完璧ではなく、YLOD再発は仕方のないことのようです。
そんな中、「殻割り」と「ﾊﾝﾀﾞﾎﾞｰﾙ再生」というｽｺﾞ技を見つけました。
両方とも自分にできることではありませんが、興味本位で記事にします。
『ｽｺﾞ技その1』
CPUは、ｺｱ→ﾋｰﾄｽﾌﾟﾚｯﾀﾞ→ﾋｰﾄｼﾝｸへと熱を伝えて排熱しています。
ｺｱの上にある金属ﾌﾟﾚｰﾄ（ﾋｰﾄｽﾌﾟﾚｯﾀﾞ）への熱伝導が悪化していると、CPU自体が高熱化することになります。
そこで金属ﾌﾟﾚｰﾄを強制的に剥がして、老朽化したｸﾞﾘｽを除去し新しいｸﾞﾘｽを再塗布するという力技です。
俗称「殻割り」と言うそうです。
こちらはRSX GPUです。
CPU同様に「殻割り」により排熱効果を上げます。
仮にﾋｰﾄｶﾞﾝでﾊﾝﾀﾞﾎﾞｰﾙが修正されたとしても、CPU・GPU本体が高熱化することによって、ﾊﾝﾀﾞﾎﾞｰﾙの再膨張や空冷ﾌｧﾝの暴走により、結局YLODが再発するということのようです。
ﾋｰﾄｽﾌﾟﾚｯﾀﾞが取り外されたCPUとGPUです。
それにしても素人ではﾁｯﾌﾟや基盤を損傷して一巻の終わりという力技、とても真似できそうにありません。
『ｽｺﾞ技 その2』
こちらはﾌﾟﾛﾌｪｯｼｮﾅﾙな「reballing」ﾊﾝﾀﾞﾎﾞｰﾙ再生です。

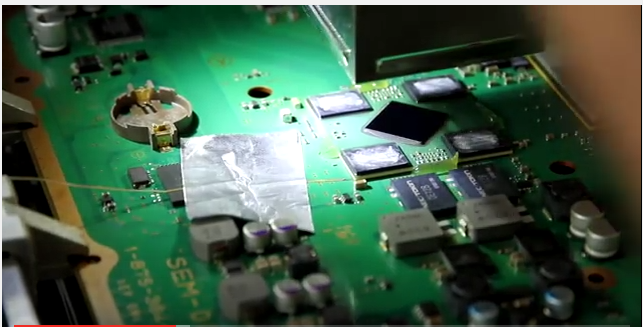

RSX GPUの上部をﾋｰﾀｰで加熱し、薄い金属ﾍﾗで金属ﾌﾟﾚｰﾄ（ﾋｰﾄｽﾌﾟﾚｯﾀﾞ）を剥がします。
ﾊﾝﾀﾞﾎﾞｰﾙを溶かし、GPU本体を基盤から取り外します。
基盤に残ったﾊﾝﾀﾞﾎﾞｰﾙです。
基盤のﾊﾝﾀﾞをｸﾘｰﾆﾝｸﾞします。
ﾌﾗｯｸｽ（たぶん）を塗りﾊﾝﾀﾞごてをあてると、ﾊﾝﾀﾞが面白いように取れていきます。
さらにﾊﾝﾀﾞ吸い取り編組線とﾊﾝﾀﾞごてできれいにします。

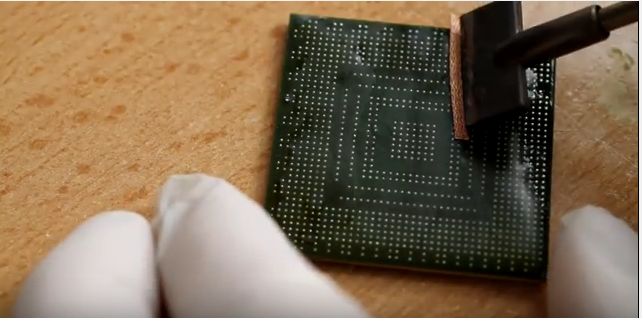

GPUのｸﾘｰﾆﾝｸﾞです。
基盤と同じように、どんどんﾊﾝﾀﾞが取れていきます。
さらにﾊﾝﾀﾞ吸い取り編組線をﾊﾝﾀﾞごてで動かしていくと、きれいにﾊﾝﾀﾞが吸い込まれていきます。

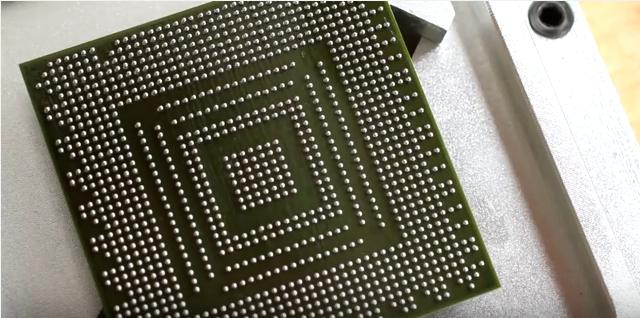

きれいになったGPUに金型をはめ、新しいﾊﾝﾀﾞﾎﾞｰﾙを搭載していきます。
きれいにﾊﾝﾀﾞﾎﾞｰﾙが再生されました。
ﾋｰﾀｰで加熱しGPU本体が半田付けされました。

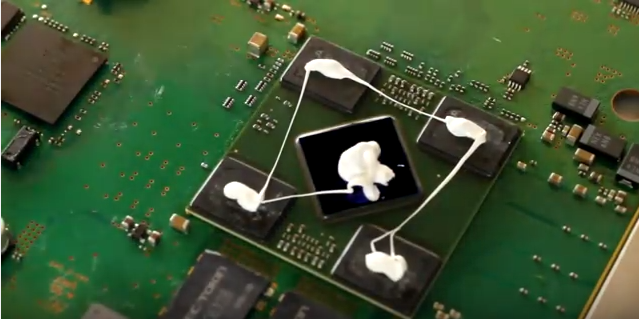

GPUｺｱにｸﾞﾘｽを塗布します。
ﾋｰﾄｽﾌﾟﾚｯﾀﾞを接着。

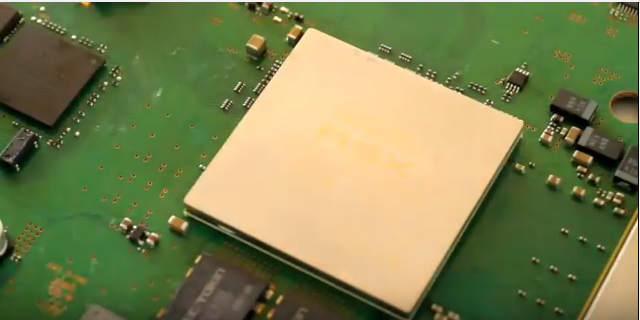

見事にGPUが再装着されました。
ここまでやって修理するかという感じですが、今回PS3を分解してみてﾊﾝﾀﾞﾎﾞｰﾙという装着法を知りました。（汗）
年老いた田舎のﾗｼﾞｵ少年は、ﾋｰﾄｶﾞﾝ修理に挑戦するだけでも相当な頑張りです。・・・
